512チャンネル5V 6A BFGSポーチセル容量グレーディングテスター

512チャンネル5V 6A BFGSポーチセル容量グレーディングテスター

導入

この機器は、主にコンピューター、通信インターフェイス、バッテリー検出キャビネットで構成されています。

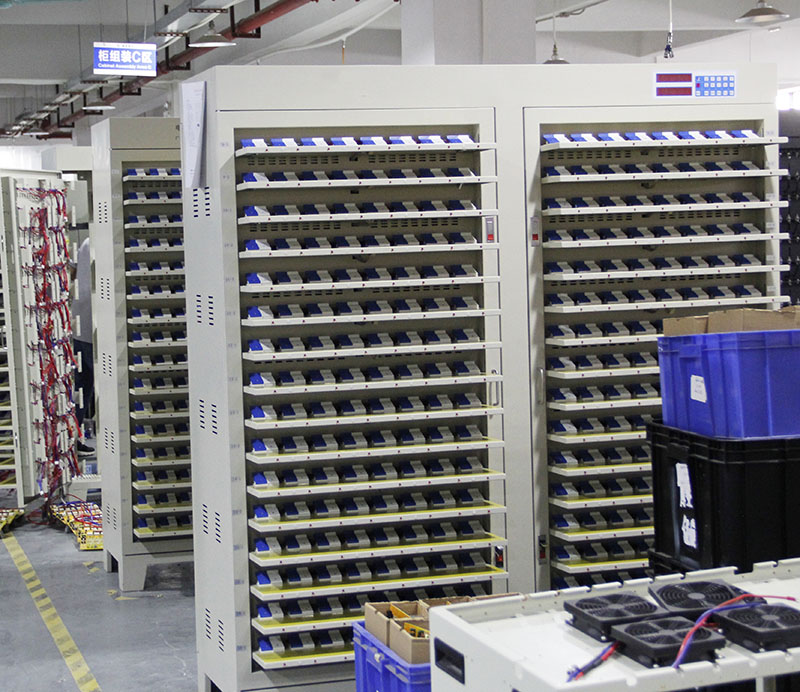

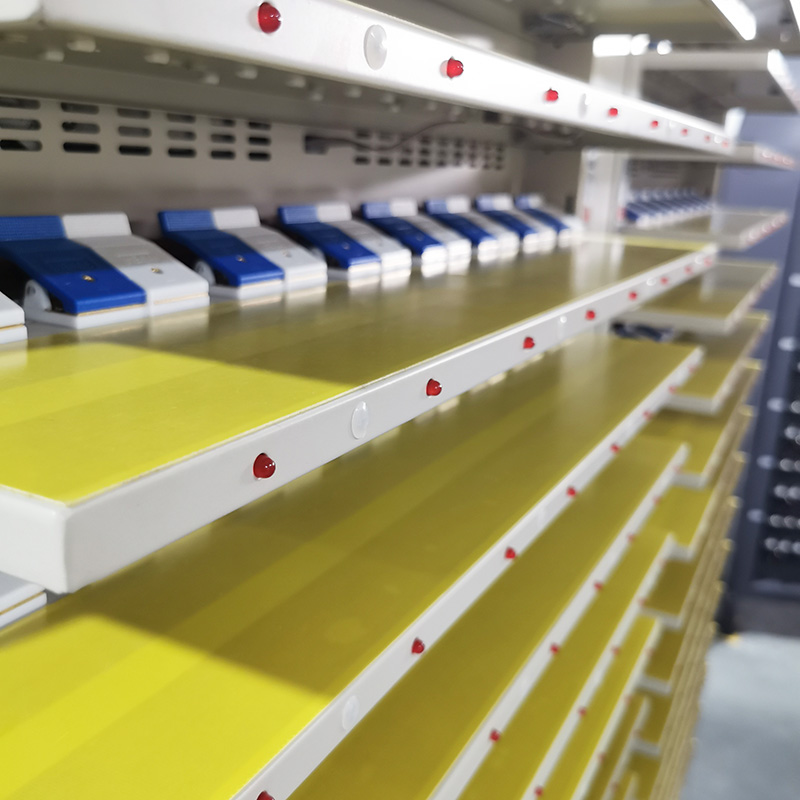

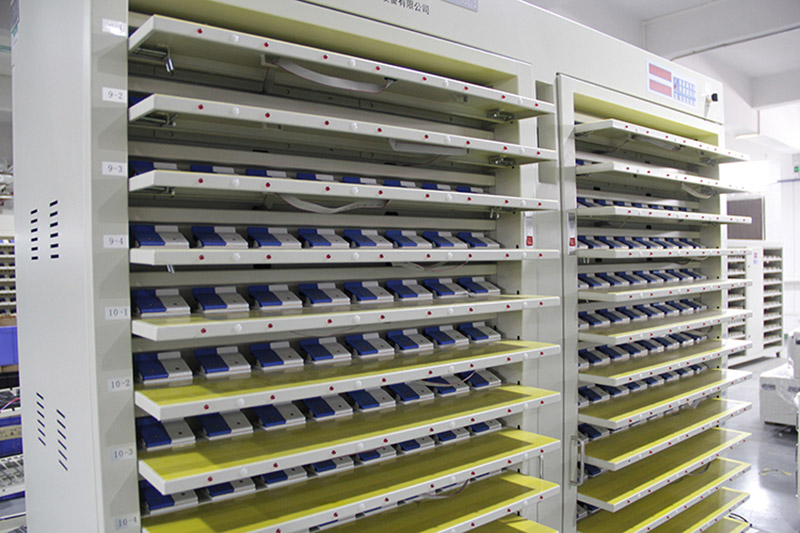

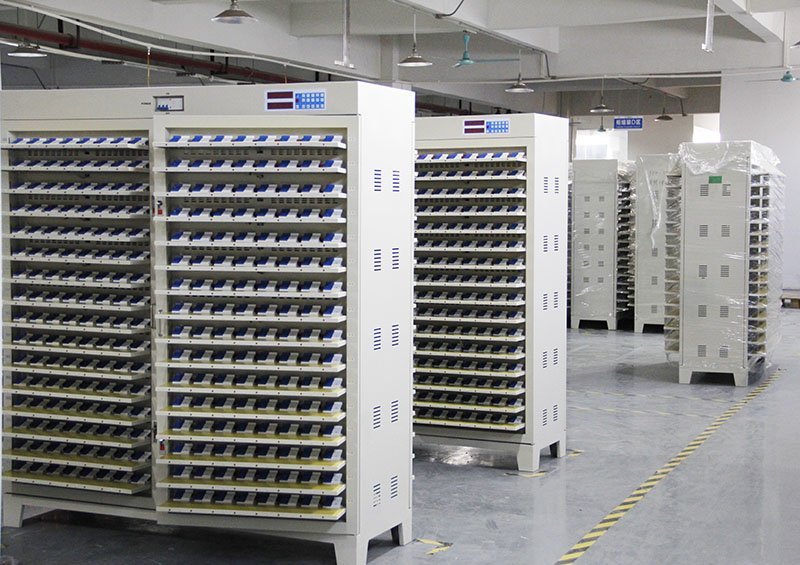

バッテリーテストキャビネットは、備品と備品、一定の電流および一定の電圧源、レジスタ制御回路、サンプリング回路、シングルチップマイクロコンピューター、コントロールパネルなどのボードで構成されています。

特徴

1.各デバイスは、電圧範囲を満たす512バッテリーで一定電圧および一定の電圧充電および一定電流放電テストを実行できます。

2。本発明の特許取得済みの定電流電圧電源が採用されており、一定電流から定電圧への切り替えは影響を及ぼさず、これはリチウムイオン電池の充電要件に特に適しています。

3.機器は、AVRシングルチップコンピューターをコントロールセンターとして採用し、周辺サンプリング回路を使用すると、上位レベルのコンピューターで制御できます。

コンピューターに接続すると、すべてのチャネルの完全な充電および放電曲線を保存するか、上位レベルのコンピューターから分離してコントロールパネルを介して操作できます。

一定電流および一定の電圧充電、定電流排出テスト、時間ごとのソートなど。

4.各バッテリーには、独立した定電流と一定の電圧源が完全にあり、自己完結型であり、互いに影響を与えません。

5.各バッテリーの電圧はリアルタイムで検出されます。

充電するとき、それは最初に定電流で充電されます。

バッテリー電圧が設定値に達すると、一定の電圧充電にスムーズに切り替わります。

設定された時間または電流終了条件が満たされると、充電が終了します。

一定電流放電では、バッテリー電圧が設定値よりも低い場合、放電が終了し、対応するバッテリーインジケーターが点灯します。

6.停電保護機能を使用すると、元のワークフローが接続された後も実行され続けることができます。

7.パワーチューブは50N06を採用しています。これは、リン酸リン酸リン酸塩のバッテリーなどの低い排出電圧を必要とするバッテリーに適しています。

8.アッパーコンピューターは、32のステップパラメーターと256サイクルを設定でき、各アッパーコンピューターは1〜10セットのシングルチップコンピューターシステムに接続できます（10セット以下が推奨されます）。

9。ソフトウェア機能のサポート。

a）グラフィカル操作インターフェイスは、各バッテリーの電圧、電流、時間、容量、その他のデータを表示するために使用され、対応する作業状態と異常な条件がさまざまな色で表示されます。

b）任意のセグメントバッテリー容量の表示（最大100セグメント）。

c）データポイントは、電圧、電流、および時間の変化する条件に応じて記録して、完全な充電および放電曲線データを形成します。

曲線データポイントの時間間隔は4秒未満です

d）バッテリーソート機能のさまざまな条件（容量、時間、開回路電圧、放電プラットフォームなど）。

e）定電充電比、容量損失、排出効率、平均電圧、電圧の中央値、その他のデータの自動計算。

f）オペレーター局の設定、階層操作。

g）充電および放電曲線図とサイクル図を表示できます。

パラメーター

デバイスチャネル番号：512チャネル（単一のCPUコントロール）

定電流範囲：0.03〜6a、解像度1MA

現在の測定精度：±0.1％FS

サンプリング電流精度：±0.1％FS

電圧測定範囲：0〜5V、解像度1mV

電圧測定精度：±0.1％FS

充電および放電電圧範囲：充電：0〜4.5V、放電：4.5〜2V

一定の電圧電圧設定範囲：3〜4.5V

一定の圧力設定精度：â±0.1％FS
