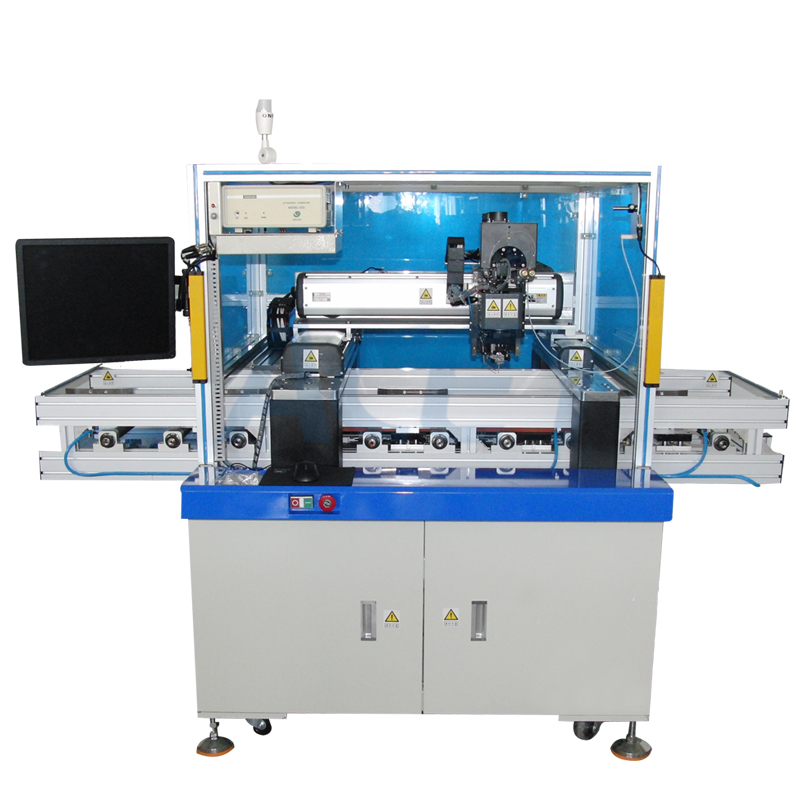

リチウムバッテリーパックアルミニウムワイヤボンディングマシン

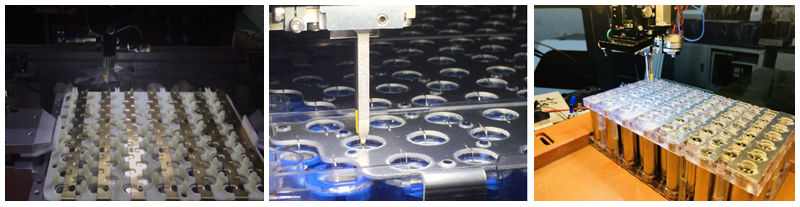

ワイヤーボンディング作業原則
モジュールアセンブリプロセスが完了した後、機器の自動給餌システムによってロードされ、自動給餌システムを介して溶接エリアに転送され、溶接ヘッドシステムはセット溶接パラメーターと位置に従って超音波溶接を実行します。
溶接が完了した後、モジュールは自動給餌システムを介して指定された位置に転送され、機器オペレーターは溶接モジュールを取り除き、次の生産プロセス処理に送信します
|
仕様 |
電源 |
|
220VACâ±10％、50Hz 800W |
超音波周波数 |
|
60kHz |
超音波パワー |
|
0〜30W |
溶接可能なアルミニウムワイヤの直径 |
|
125〜500um（5〜20mil） |
作業エリア（xy軸の最大） |
|
400ã400mm（カスタマイズできます¼ |
z軸 |
|
50mm。 |
C軸：プラスまたはマイナス90° |
|
超音波時間 |
10〜500ms、マルチチャネル |
|
溶接圧力 |
50〜1000g、マルチチャネル |
|
溶接速度 |
各ワイヤーについて/1.5秒 |
|
溶接角 |
±90度 |
|
ビジョンシステム |
PR顕微鏡の倍率は0.5倍です |
|
PR照明 |
白色光、調整可能な明るさ |
|
寸法 |
約964mm*1215mm*1525mm（l*w*h） |
重さ
約400kg

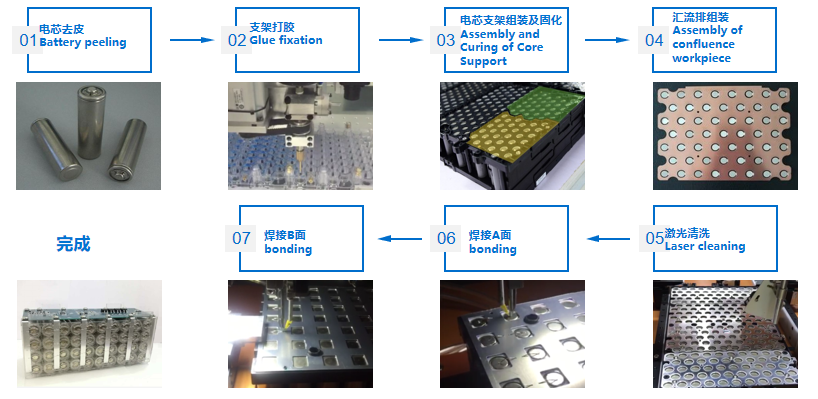

ワイヤーボンディング技術プロセス
